Dimensioni e tolleranze

Prodotti realizzati per stampaggio ad iniezione

Tolerance: NF T58-000 cat.4 (table 8 & 9) standard

Prodotti realizzati per iniezione-soffiaggio

Per le tolleranze fare riferimento alle tabelle seguenti:

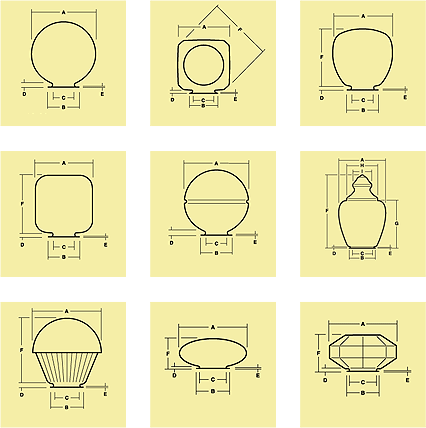

  Tolerance for Globes and Shapes
  Dimensions A-C-D-F
  From To
  0 300 ± 4
300 450 ± 5
450 800 ± 6


Per tutte le altre quote fare riferimento alla seguente tabella:



  General tolerance
  Dimensions
From 0 1 3 6 10 15 22 30 40 53 70
To 1 3 6 10 15 22 30 40 53 70 90
±0,08 ±0,12 ±0,20 ±0,23 ±0,25 ±0,28 ±0,31 ±0,35 ±0,39 ±0,42 ±0,46
  Dimensions
From 90 120 160 200 250 315 400 500 630 800 1000
To 120 160 200 250 315 400 500 630 800 1000 1600
±0,56 ±0,68 ±0,78 ±0,98 ±2,00 ±2,00 ±2,00 ±2,00 ±3,00 ±3,00 ±4,00



Le quote riportate sono espresse in millimetri.
